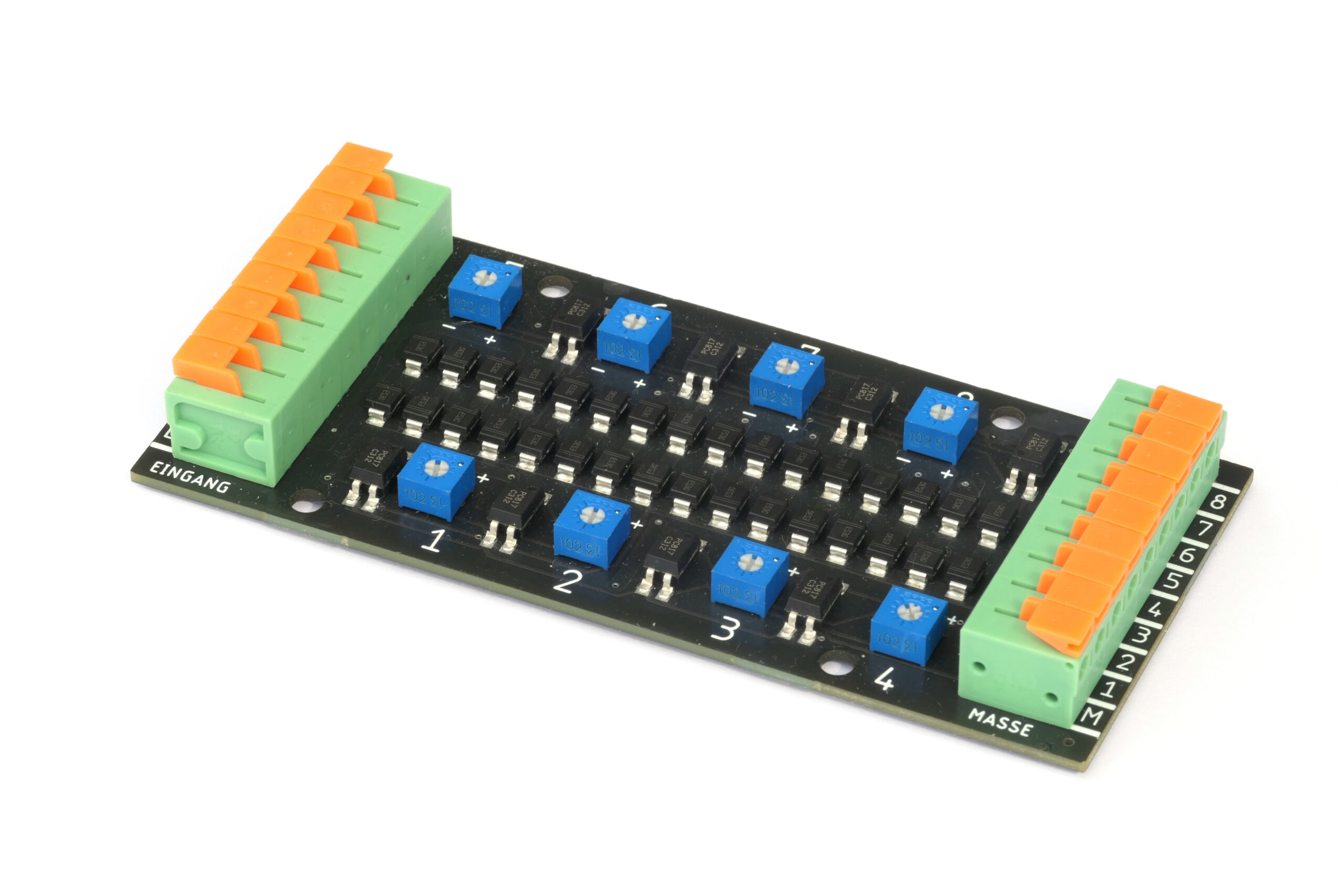

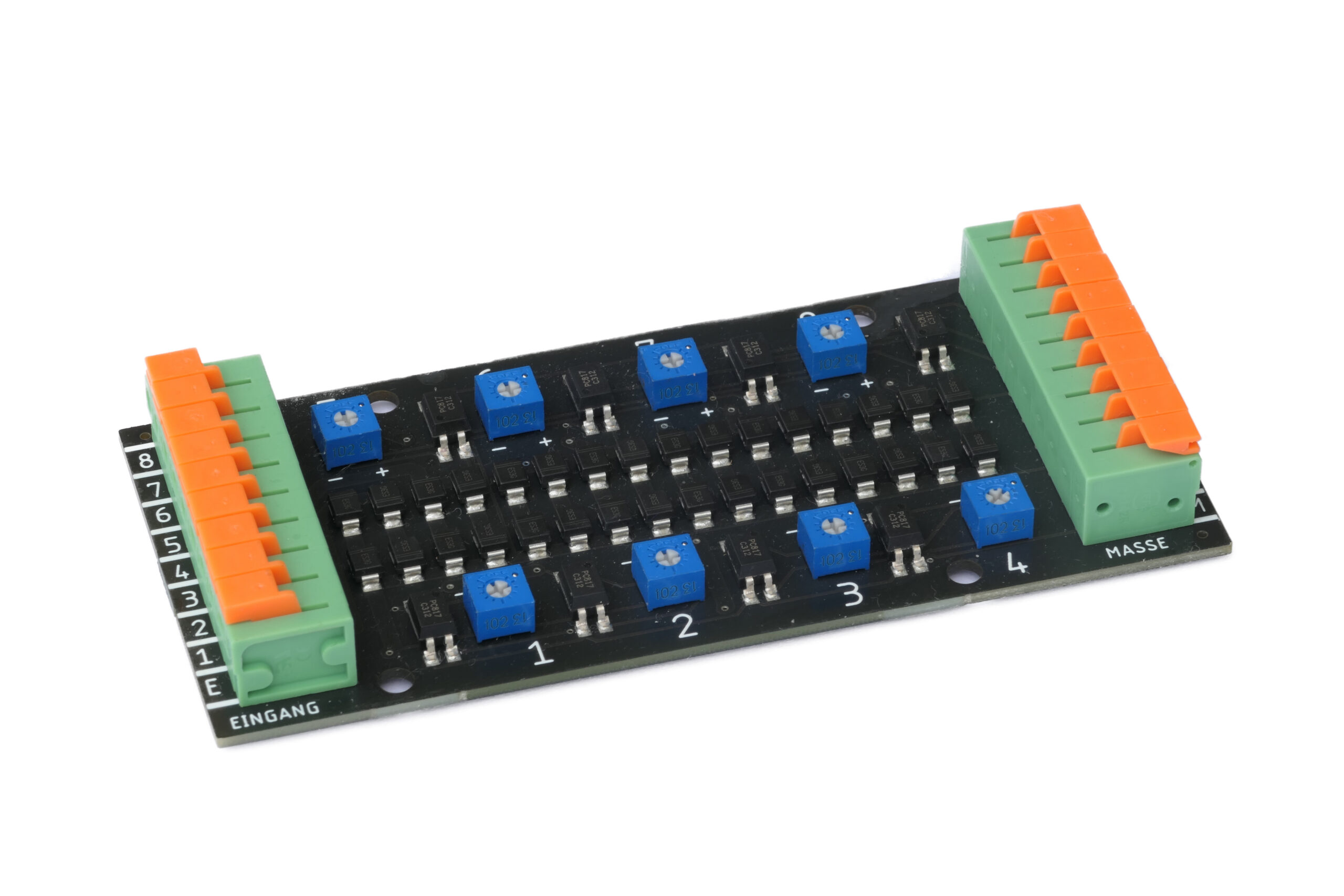

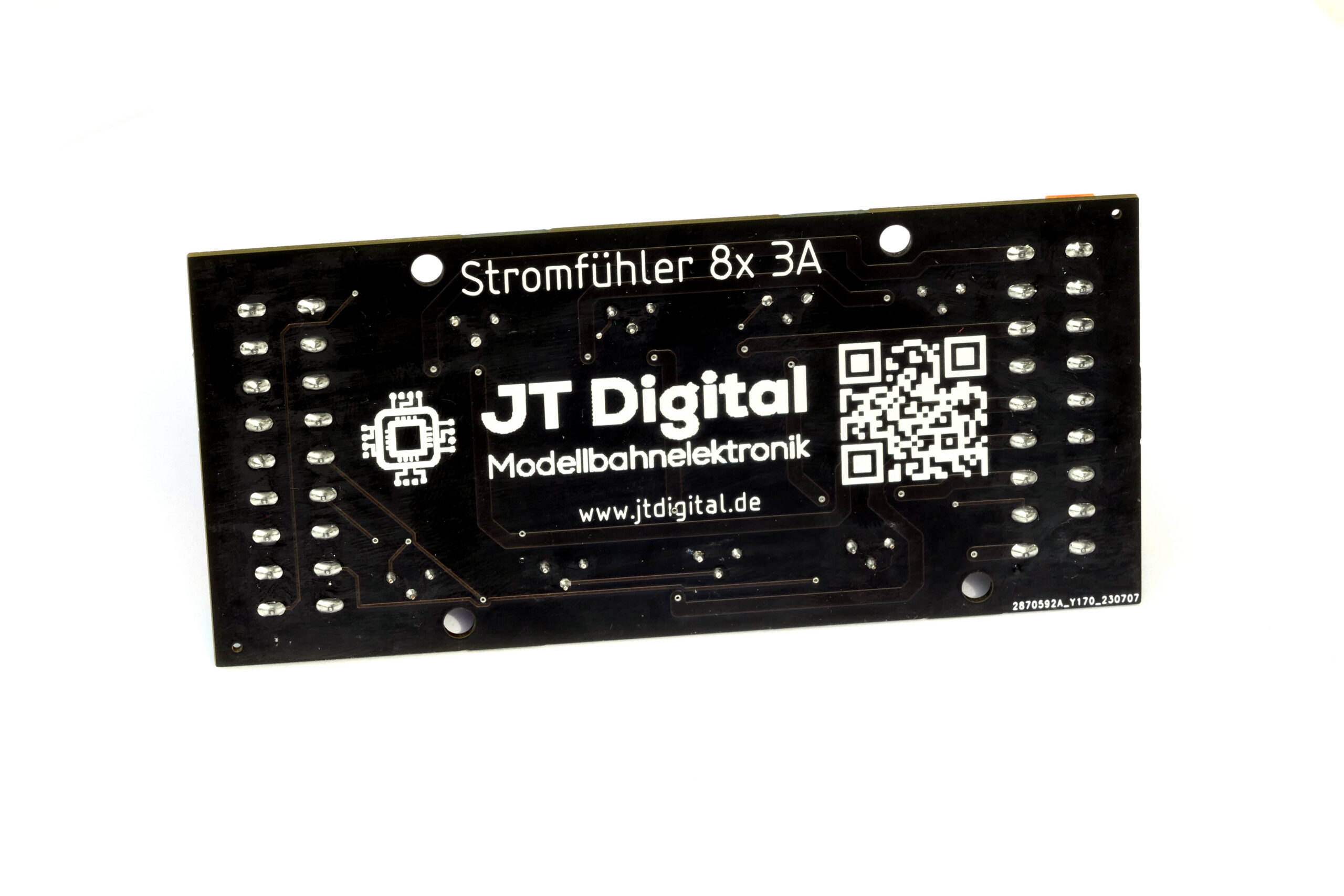

So funktioniert der Stromfühler 8x3A
Sobald ein Fahrzeug in einem der überwachten Abschnitte Strom aufnimmt, schaltet der zugehörige Meldeausgang gegen Masse (GND). Die acht Meldeausgänge entsprechen eins zu eins den acht Gleisausgängen und werden an die Eingänge eines s88- oder s88-N Rückmelders angeschlossen. Alternativ werten Sie die Meldung direkt mit LEDs aus, zum Beispiel für die Rotausleuchtung im Gleisbildstellpult.

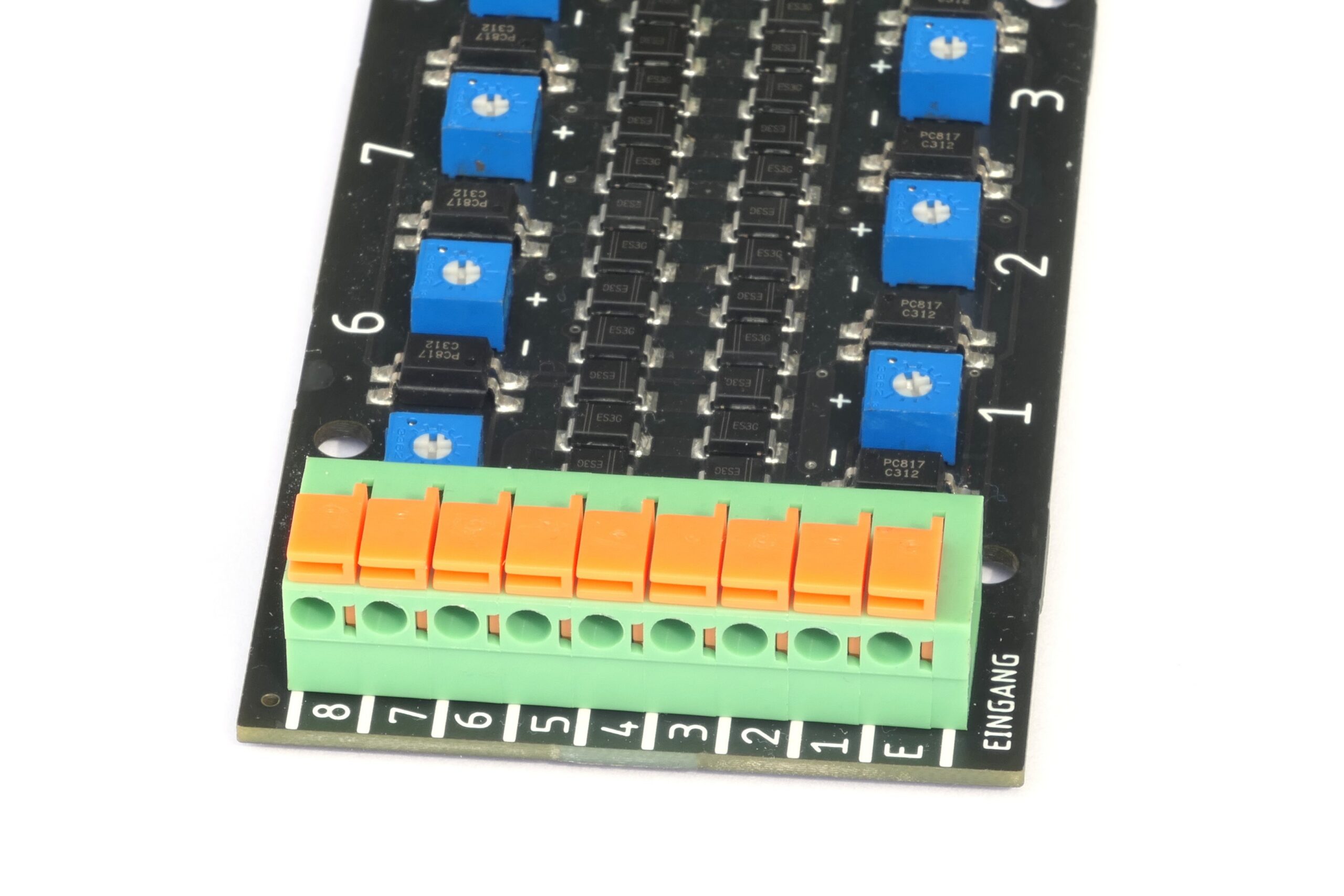

Der Stromfühler braucht nur einen Eingang von Zentrale oder Booster und verteilt den Strom auf acht Abschnitte. Alle acht Ausgänge liegen auf demselben Potential: Im 2-Leiter-System trennen Sie immer dieselbe Schiene, im 3-Leiter-System den Mittelleiter oder beide Außenschienen. Für jeden Ausgang stellen Sie die Empfindlichkeit mit einem Potentiometer ein. Dank Federklemmen ist das Modul schnell und ohne Löten verdrahtet.
Was Sie zusätzlich brauchen

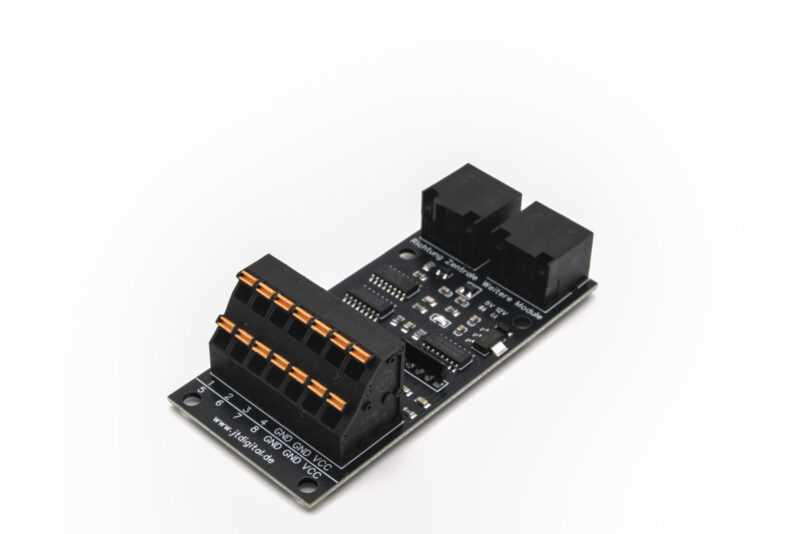

- einen s88-N Rückmelder 8-fach – er passt mit seinen acht Eingängen genau zum Stromfühler 8x3A
- für einzelne Abschnitte oder FREMO-Module: den Stromfühler 1x3A

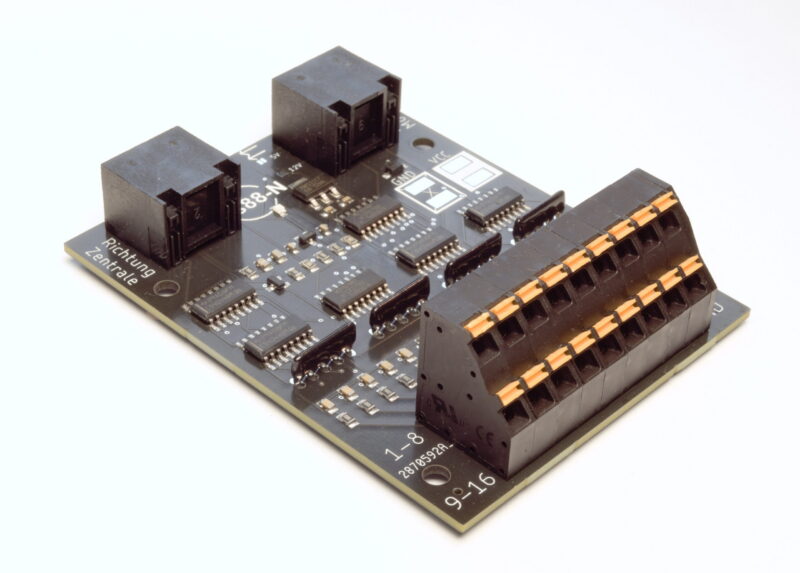

- Stromfühler und Rückmelder in einem Gerät: den 16-fach Gleisbelegtmelder s88-N
Hinweis: Der Stromfühler arbeitet nur auf digital betriebenen Anlagen, ein Analogbetrieb wird nicht unterstützt. Der Gesamtstrom am Eingang darf höchstens 3 A betragen, an Zentrale oder Booster muss die Kurzschlusserkennung aktiv sein.
Häufige Fragen
Brauche ich zusätzlich einen Rückmelder?
Wenn die Meldungen bei Ihrer Digitalzentrale ankommen sollen: ja, einen s88- oder s88-N Rückmelder mit mindestens acht Eingängen. Für eine reine Anzeige mit LEDs im Stellpult brauchen Sie keinen Rückmelder.
Kann ich die Belegtmeldung mit einem Arduino auslesen?
Ja. Die Meldeausgänge schalten gegen GND. Verbinden Sie GND des Stromfühlers mit GND des Arduino und die Meldeausgänge mit digitalen Eingängen mit internem Pull-up-Widerstand (INPUT_PULLUP). Ein belegter Abschnitt wird dann als LOW gelesen. Wichtig: GND des Stromfühlers niemals mit dem Gleis verbinden.
Kann ich mehrere Booster verwenden?
Alle acht Ausgänge hängen an einem gemeinsamen Eingang und damit an einem Booster. Für einen zweiten Booster-Abschnitt nehmen Sie einen weiteren Stromfühler – oder den 16-fach Gleisbelegtmelder s88-N, dessen zwei Gruppen an unterschiedlichen Boostern betrieben werden können.
