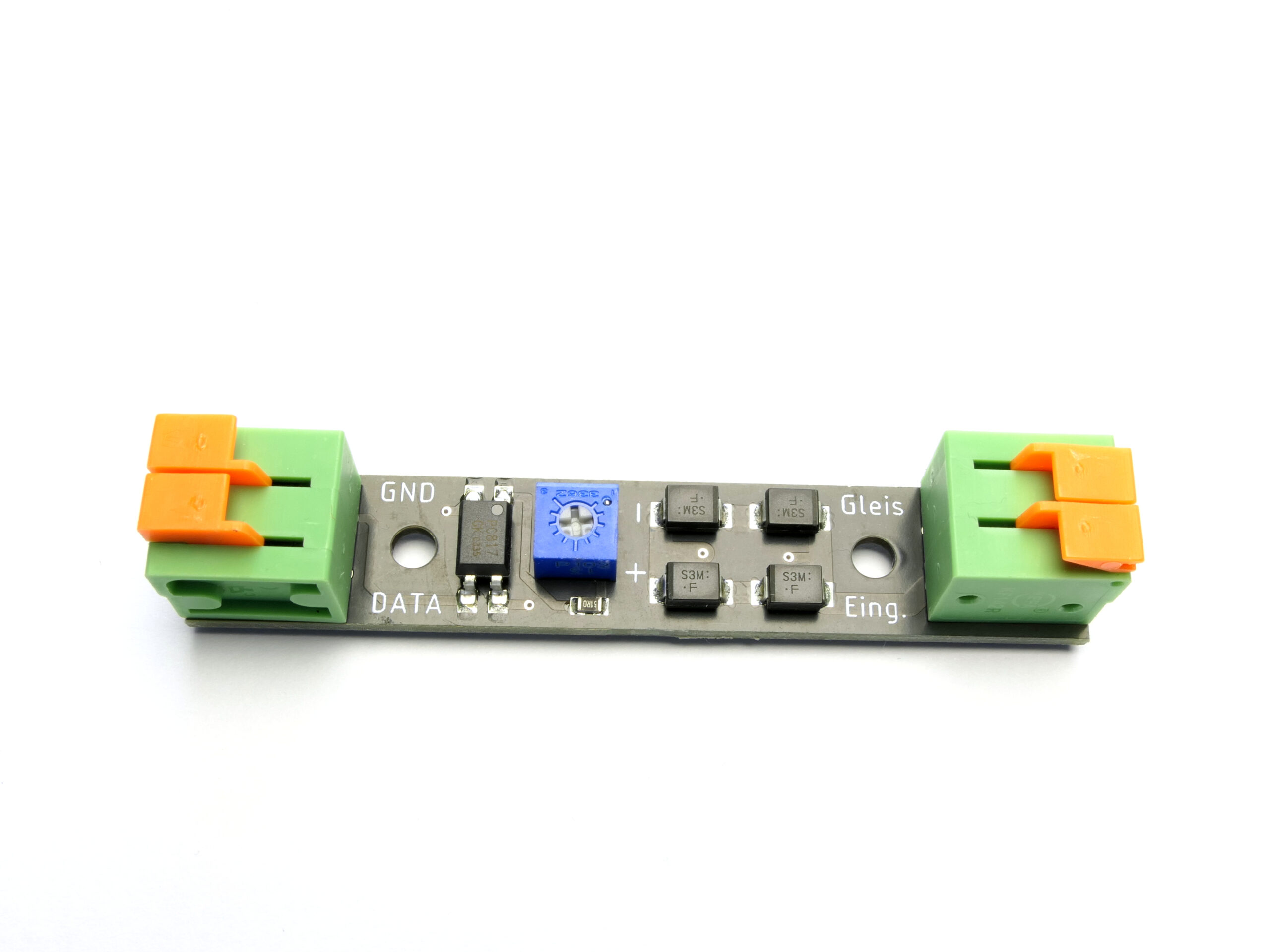

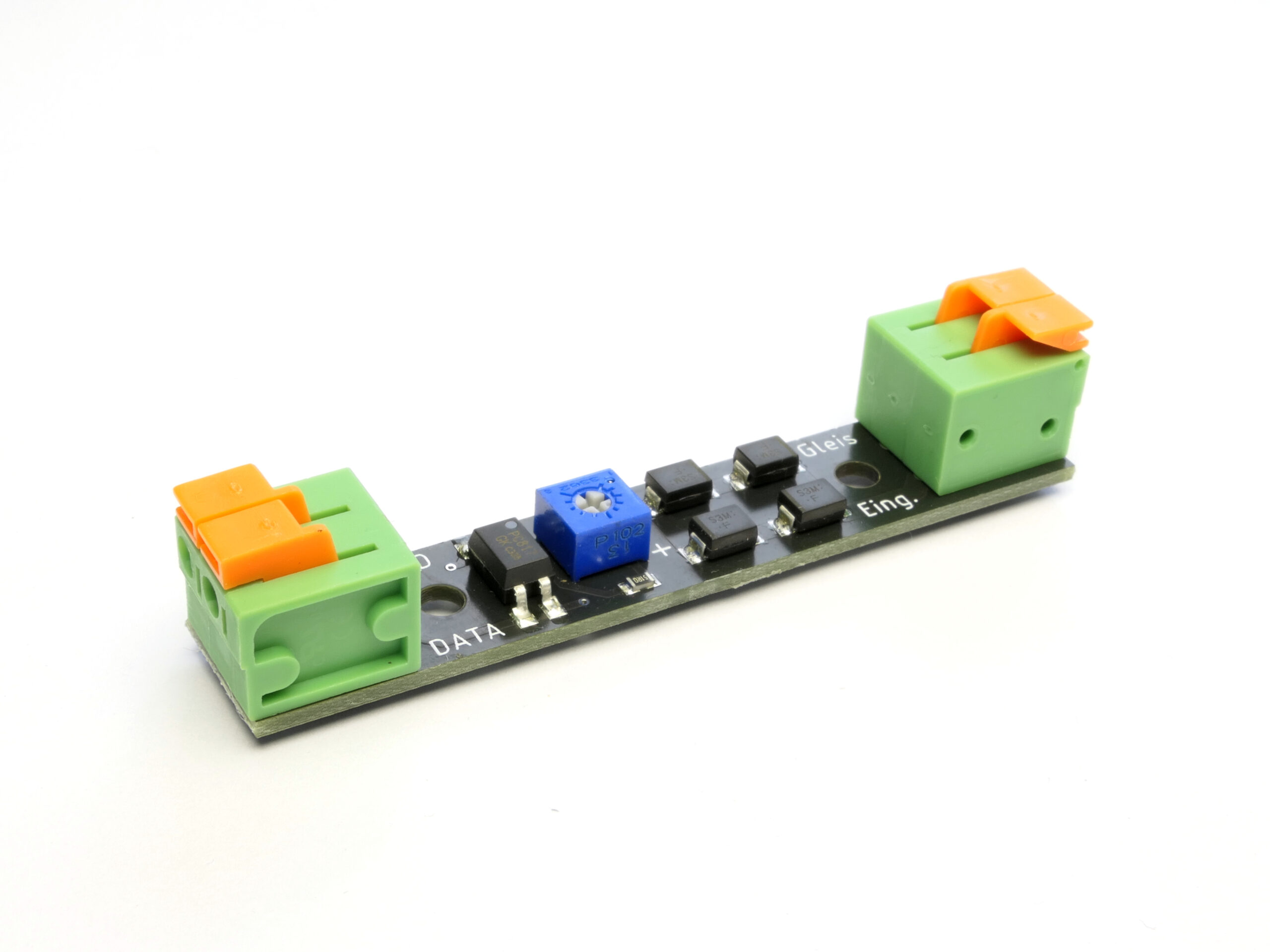

So funktioniert der Stromfühler 1x3A
Sobald ein Fahrzeug im überwachten Gleisabschnitt Strom aufnimmt, schaltet der Meldeausgang (DATA) des Stromfühlers gegen Masse (GND). Diese Meldung geben Sie an einen Eingang eines s88- oder s88-N Rückmelders weiter, der sie an die Digitalzentrale oder Ihre Steuerungssoftware meldet. Alternativ schließen Sie eine LED mit passendem Vorwiderstand an, zum Beispiel für die Rotausleuchtung im Gleisbildstellpult.
Der Stromfühler wird zwischen dem Gleisausgang von Zentrale oder Booster und dem überwachten Abschnitt eingebaut. Im 2-Leiter-System trennen Sie dafür eine Schiene, im 3-Leiter-System den Mittelleiter oder beide Außenschienen. Mit dem Potentiometer stellen Sie die Empfindlichkeit so ein, dass schon eine Achse der Lok die Meldung auslöst. Dank Federklemmen ist der Stromfühler schnell und ohne Löten verdrahtet.
Was Sie zusätzlich brauchen
- einen s88-N Rückmelder, wenn die Meldung bei der Zentrale ankommen soll
- für mehrere Abschnitte: den Stromfühler 8x3A mit acht Ausgängen oder den 16-fach Gleisbelegtmelder s88-N mit eingebautem Rückmelder
Hinweis: Der Stromfühler arbeitet nur auf digital betriebenen Anlagen, ein Analogbetrieb wird nicht unterstützt. Zentrale oder Booster dürfen höchstens 3 A liefern und müssen eine aktive Kurzschlusserkennung haben.
Häufige Fragen
Brauche ich zusätzlich einen Rückmelder?
Wenn die Meldung bei Ihrer Digitalzentrale ankommen soll: ja, einen s88- oder s88-N Rückmelder. Für eine reine Anzeige mit einer LED im Stellpult brauchen Sie keinen Rückmelder.
Kann ich die Belegtmeldung mit einem Arduino auslesen?
Ja. Der Meldeausgang schaltet gegen GND. Verbinden Sie GND des Stromfühlers mit GND des Arduino und DATA mit einem digitalen Eingang mit internem Pull-up-Widerstand (INPUT_PULLUP). Ein belegter Abschnitt wird dann als LOW gelesen. Wichtig: GND des Stromfühlers niemals mit dem Gleis verbinden.
Funktioniert der Stromfühler mit Märklin bzw. im 3-Leiter-System?
Ja. Er ist für H0 im 2- und 3-Leiter-System sowie für TT, N und Z ausgelegt und unterstützt DCC, Motorola, mfx und Selectrix.
