Beschreibung

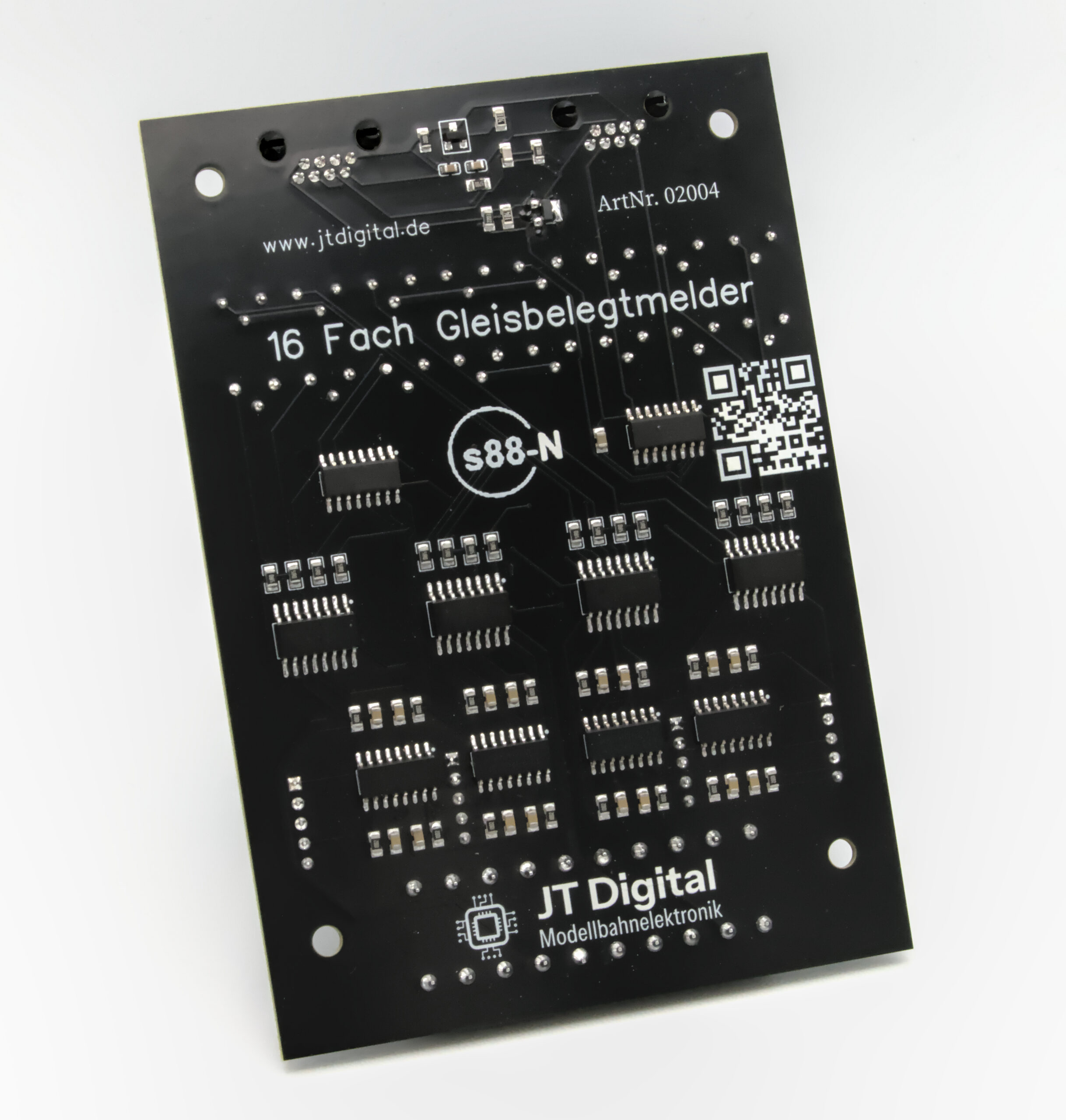

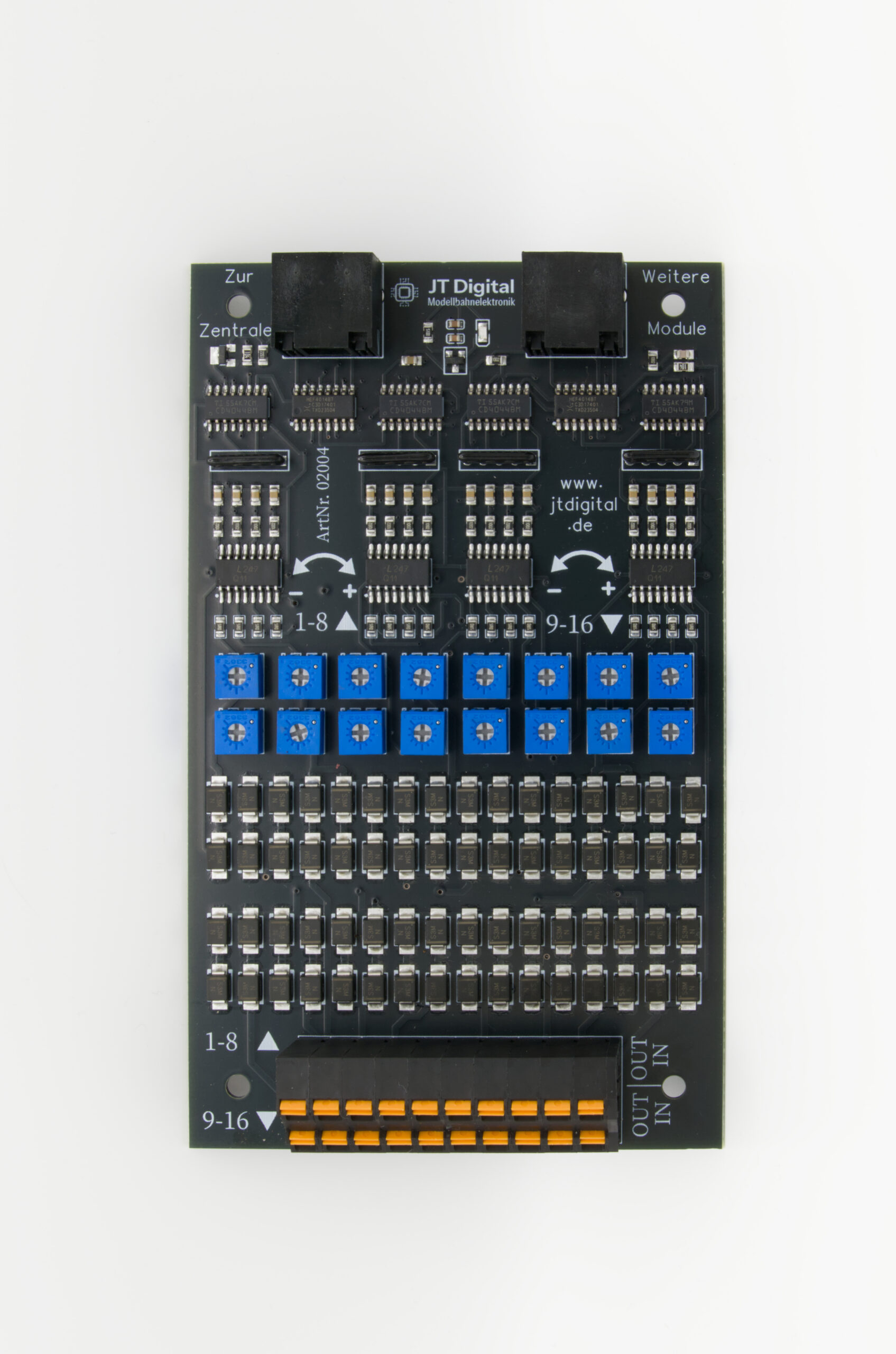

Der 16-fach Gleisbelegtmelder s88-N vereint ein s88-N-Rückmeldemodul mit integrierten Stromfühlern in einem Modul. Damit lassen sich 16 Gleisabschnitte direkt als Belegtmelder auswerten, ohne dass ein separates Stromfühlermodul benötigt wird.

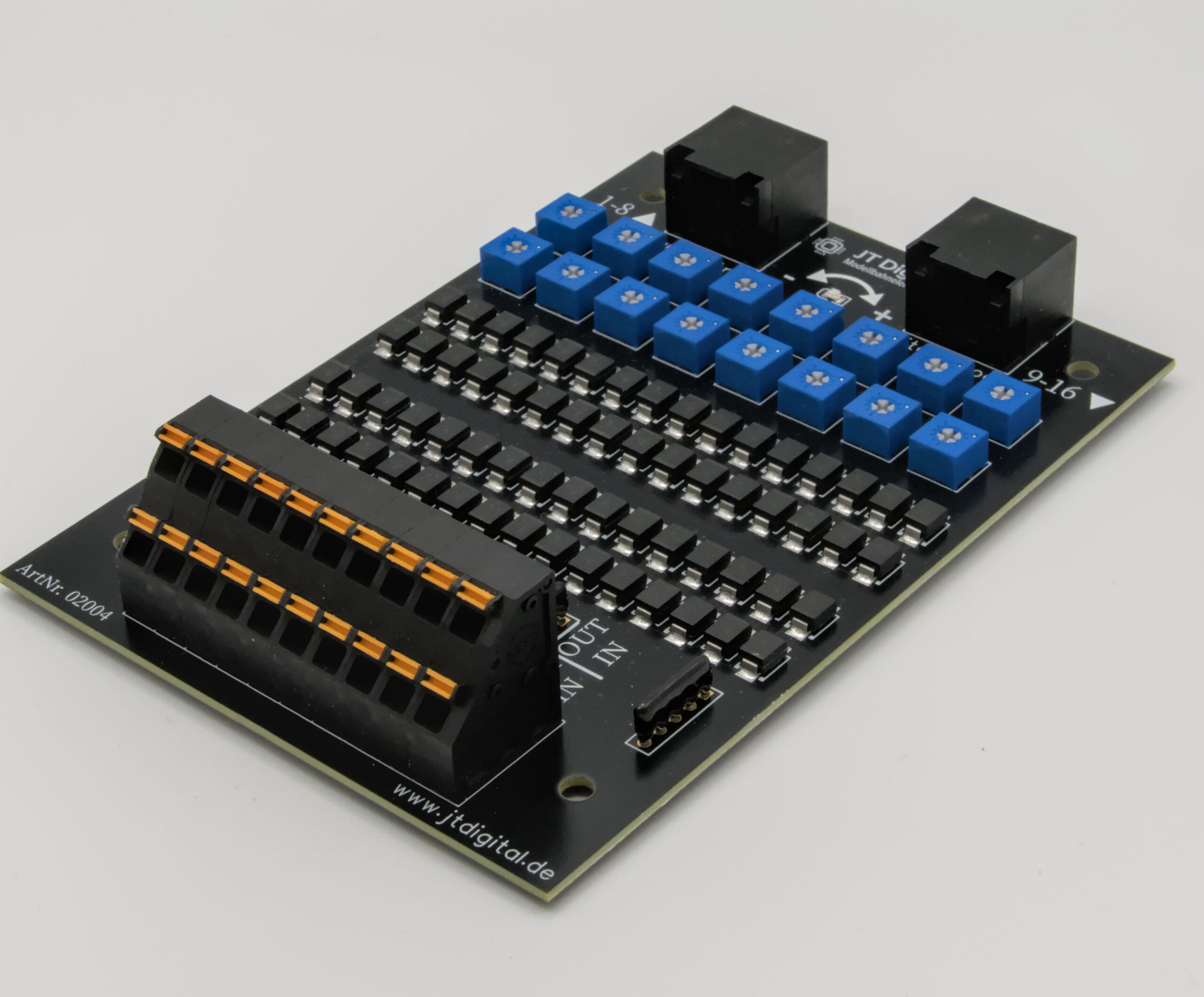

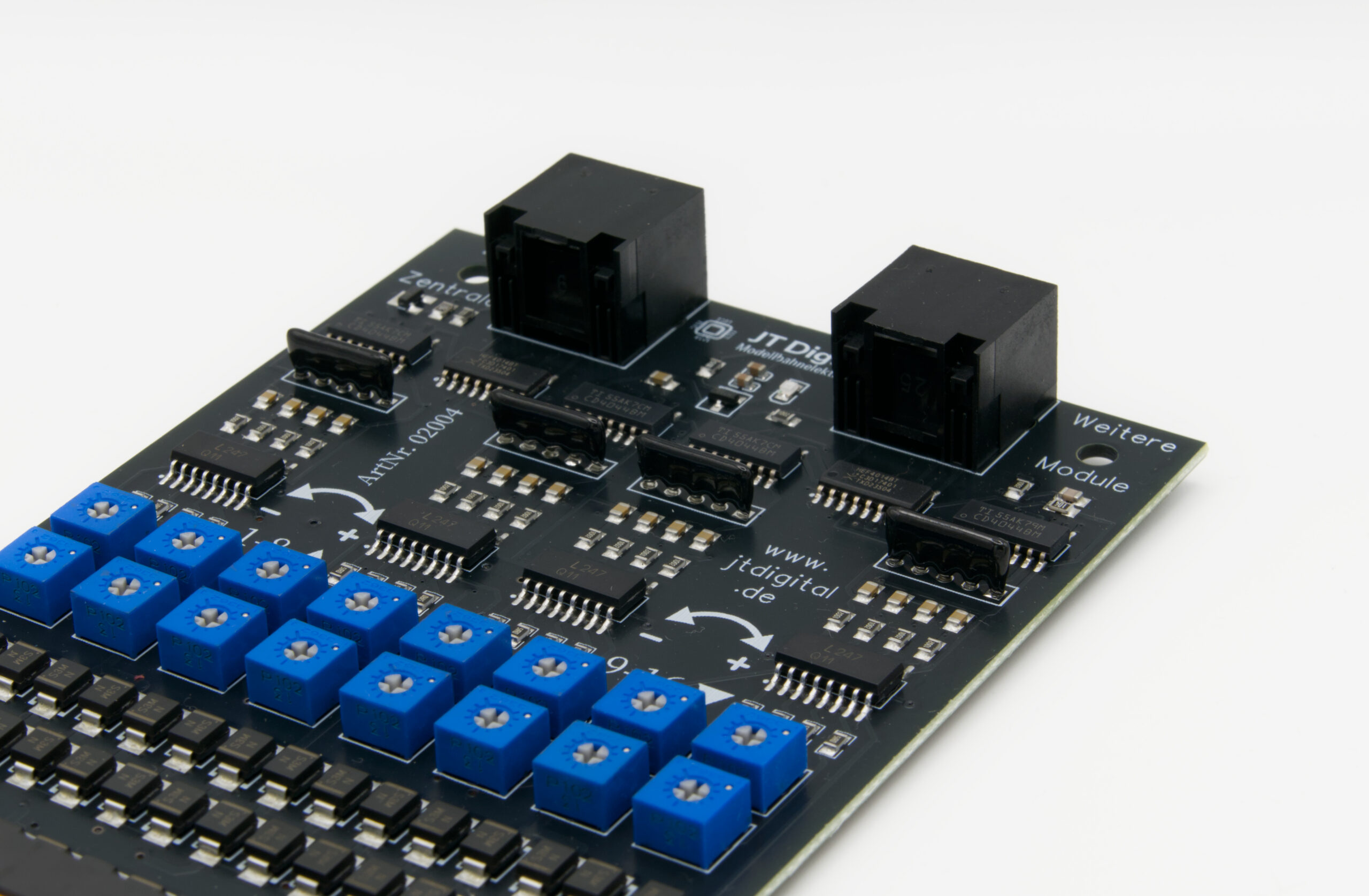

Die Belegtmeldung erfolgt über integrierte Stromfühler: Sobald ein Fahrzeug im überwachten Gleisabschnitt Strom verbraucht, wird dies erkannt und als Rückmeldeinformation über den s88-N-Bus an die Digitalzentrale weitergegeben. Die Empfindlichkeit der Belegtmeldung kann für jeden Ausgang separat eingestellt werden, wodurch sich der Melder optimal an unterschiedliche Gleislängen oder Spurweiten anpassen lässt. Damit eignet sich das Modul ideal zur Gleisüberwachung in digitalen Modellbahnanlagen.
Die 16 Ausgänge sind in zwei Gruppen mit jeweils acht Meldeabschnitten unterteilt. Diese Gruppen können entweder unabhängig an unterschiedlichen Gleispotenzialen betrieben werden (z. B. bei Einsatz mehrerer Booster) oder gemeinsam an einem Potenzial.
Der Gleisbelegtmelder ist für 2-Leiter- und 3-Leiter-Digitalsysteme ausgelegt und unterstützt alle gängigen Digitalformate.
Achtung: Der Gleisbelegtmelder unterstützt keinen Analogbetrieb.
Technische Daten (Auszug):
- Anzahl Meldeabschnitte: 16
- Max. Gleisspannung: 35 V
- Max. Gesamtstrom je Gruppe (1–8 / 9–16): 3 A
- Max. Strom pro Ausgang: 3 A
- s88-N Schnittstelle: RJ45

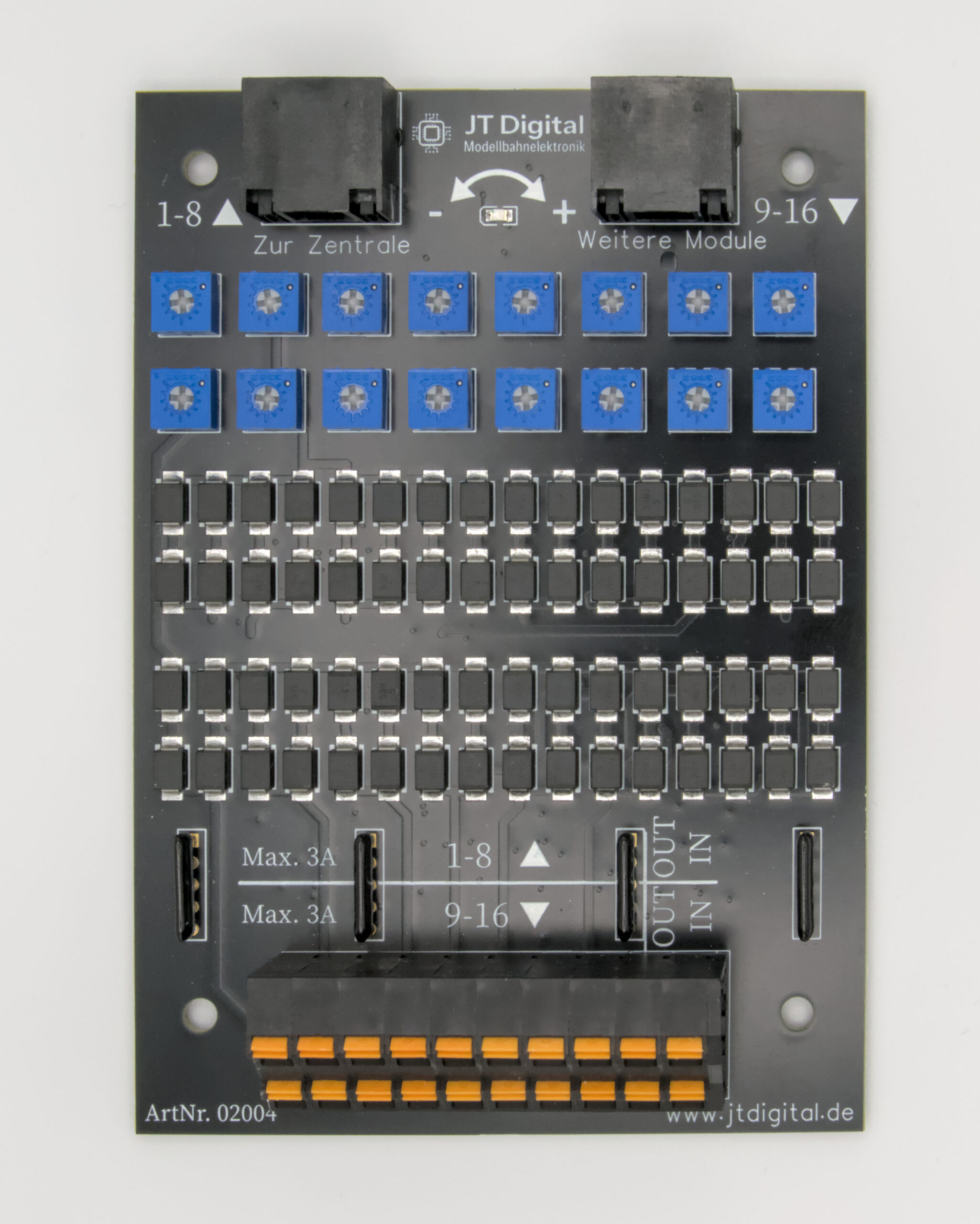

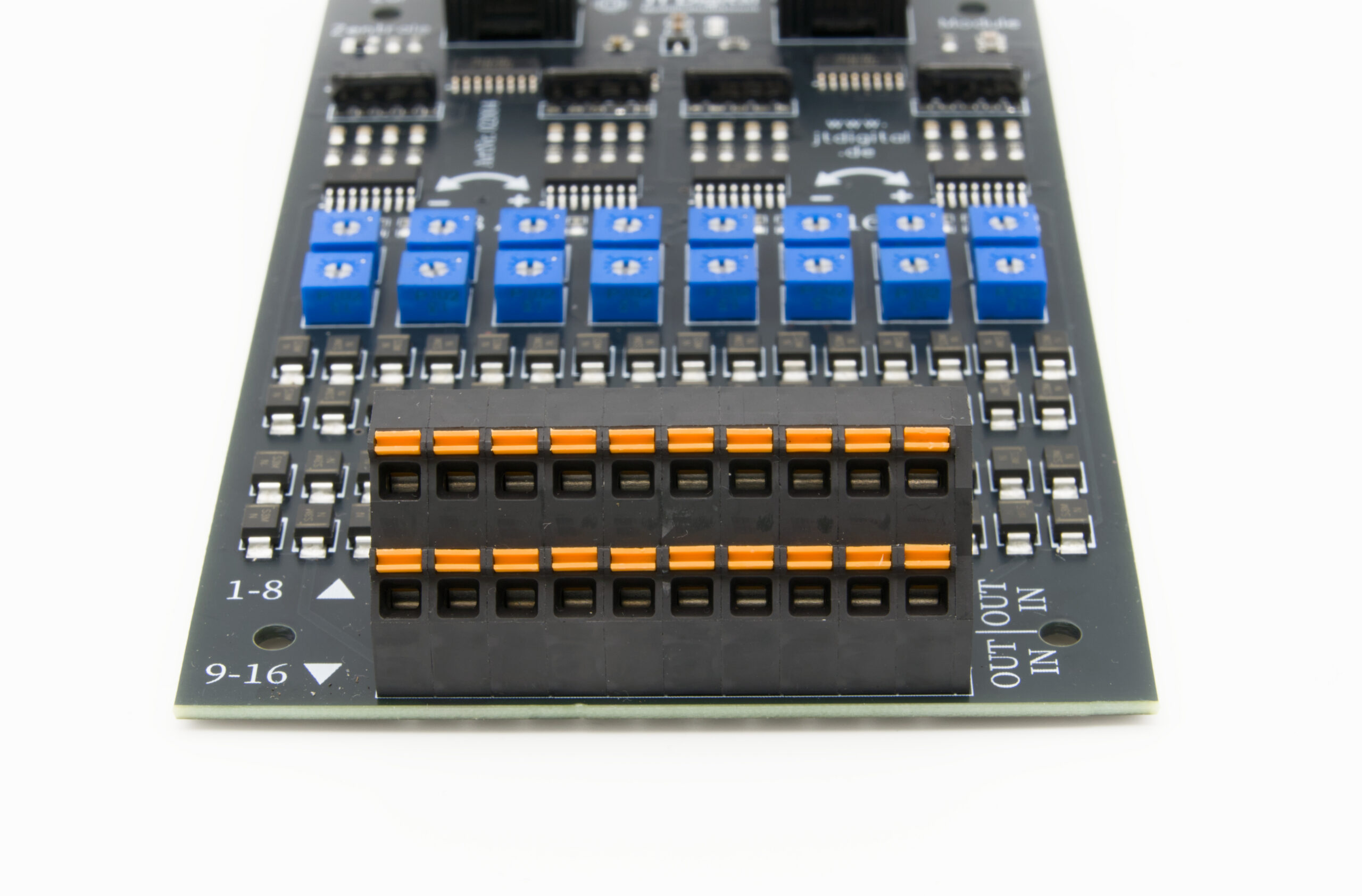

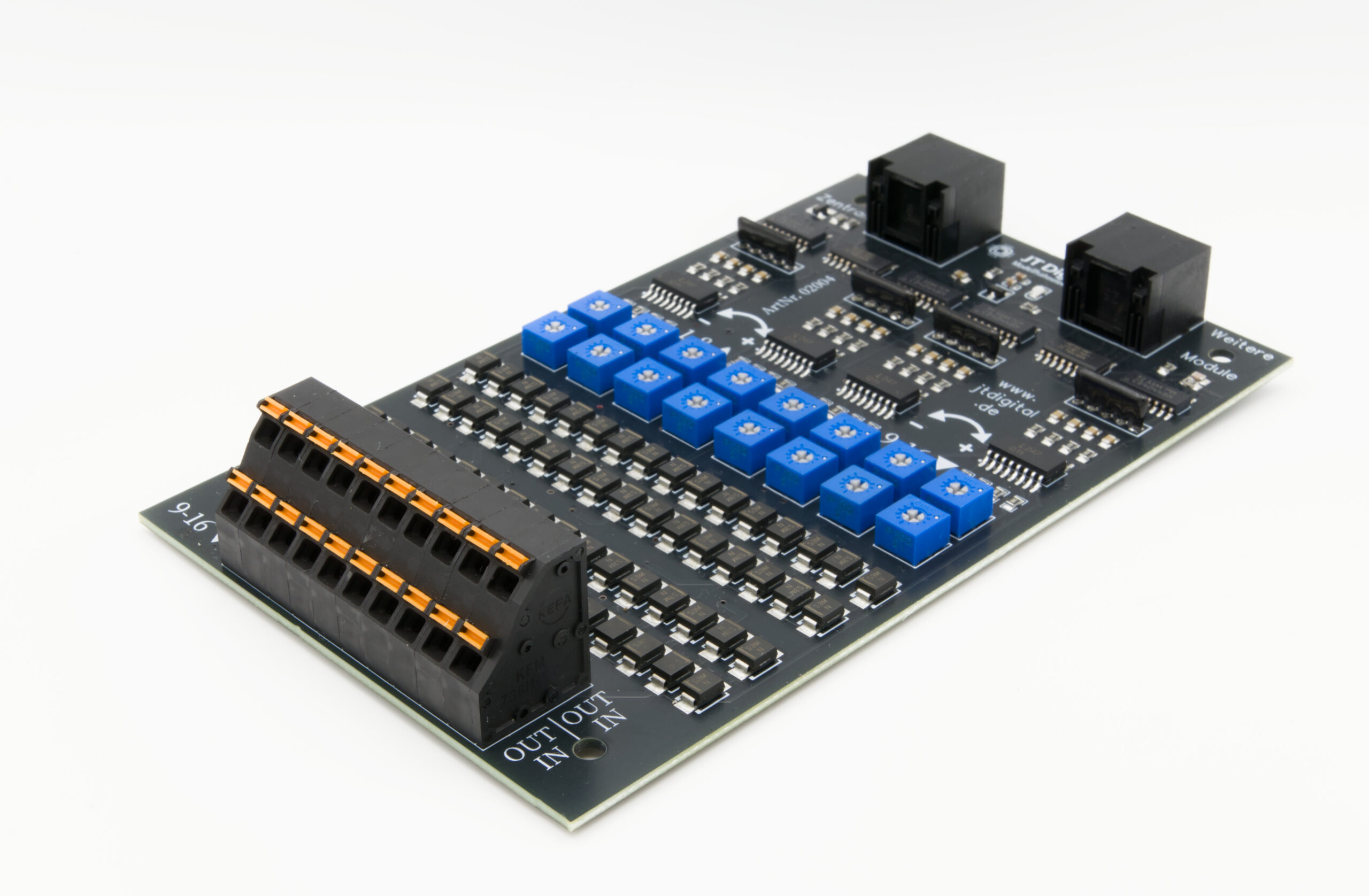

- Leitungsquerschnitt Federklemmen: bis 1,5 mm²
- Betriebstemperatur: −15 °C bis +60 °C
- Abmessungen (L × B × H): 120 × 85 × 24,2 mm
- Befestigungsbohrungen: 4 mm
Aufgrund der beidseitigen Bestückung der Platine empfehlen wir die Verwendung unseres Befestigungssets, um eine Beschädigung der Platine zu vermeiden und eine ordnungsgemäße Funktion der Federklemmen zu gewährleisten. Falls Sie kein Befestigungsset wünschen, können Sie dieses in den Produktoptionen abwählen.

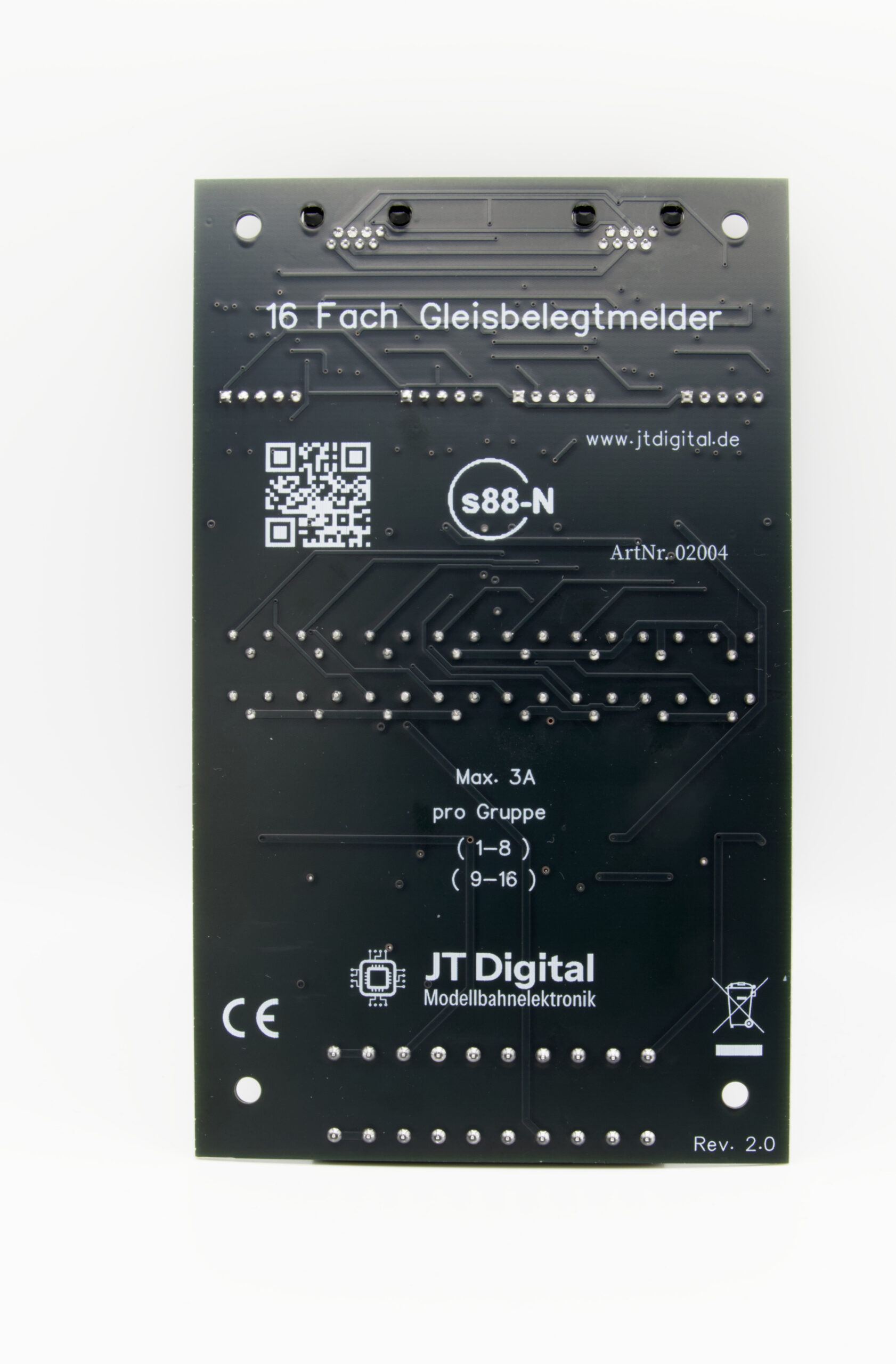

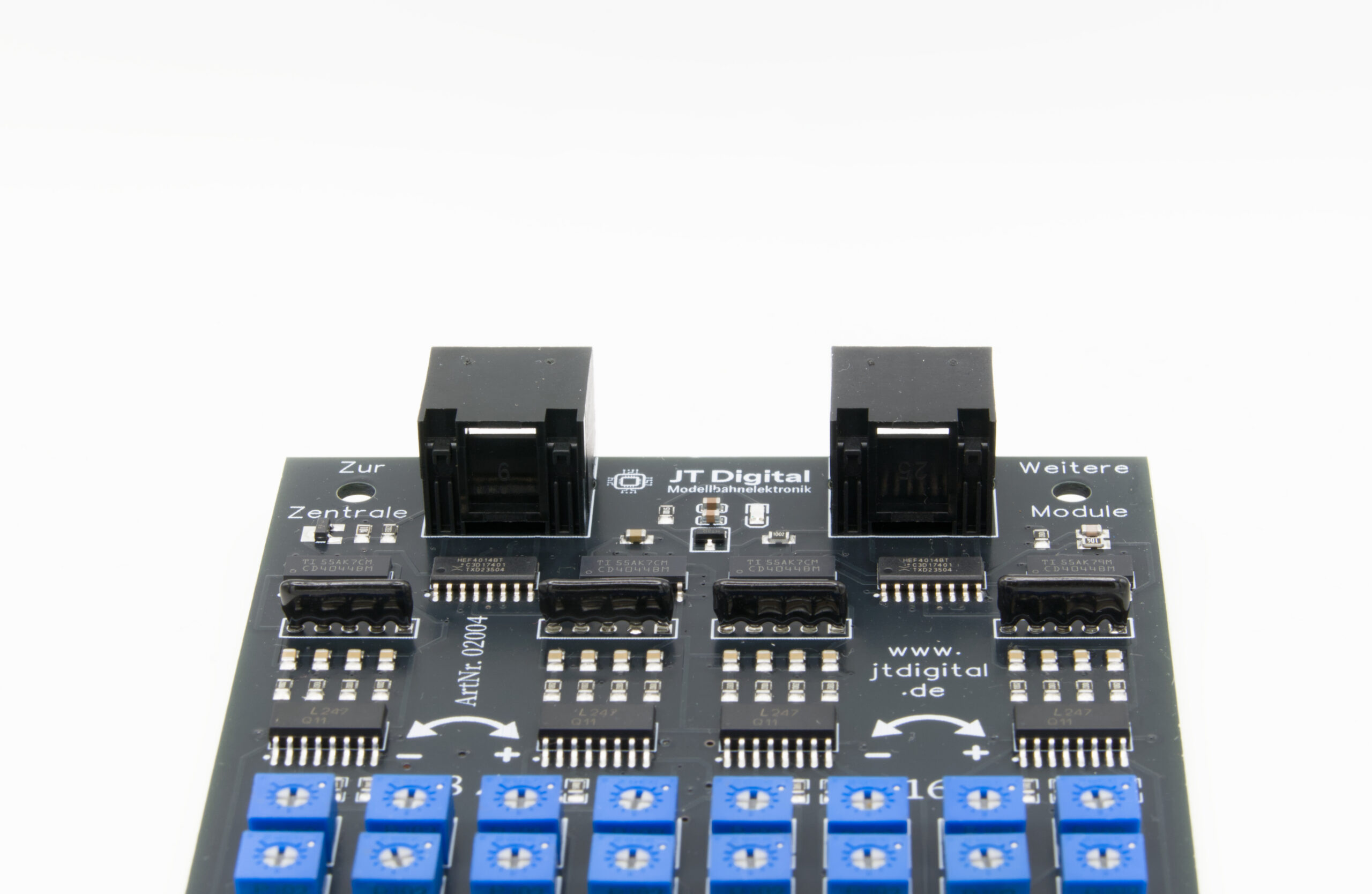

Falls Ihre Zentrale über keinen s88-N-Anschluss (RJ45) verfügt, sondern noch über den Flachstecker, bieten wir einen passenden Adapter an, den Sie in den Produktoptionen hinzuwählen können. Für die Verbindung zwischen den Modulen finden Sie dort außerdem s88-N-Kabel in verschiedenen Längen.
Weitere technische Daten sowie die Timing-Informationen entnehmen Sie bitte der Einbauanleitung.
