Wenn es um die Automatisierung und die zuverlässige Steuerung einer Modellbahn geht, sind Gleisbesetztmelder unverzichtbar. Der klassische s88-Bus hat sich seit vielen Jahren als preiswerter und weit verbreiteter Rückmeldebus etabliert. Doch gerade beim Bau moderner oder größerer Anlagen liest man immer häufiger vom Standard s88-N. Wo genau liegt der Unterschied – und warum lohnt sich s88-N für Ihre Anlage? Wir fassen die wichtigsten Punkte einfach und verständlich zusammen.
Das Wichtigste in Kürze
- s88 und s88-N arbeiten nach demselben Prinzip – die Module melden die Belegtzustände nacheinander an die Zentrale.
- Der Unterschied liegt im Kabel: s88 nutzt meist ungeschirmte Flachbandkabel, s88-N genormte Netzwerkkabel mit RJ-45-Steckern.
- Netzwerkkabel sind deutlich unempfindlicher gegen Störungen – Schluss mit „Geisterzügen“.
- s88-N legt außerdem feste Taktzeiten fest, damit auch moderne Mikrocontroller-Module zuverlässig arbeiten.
Inhalt
Der klassische s88-Bus: bewährt, aber anfällig für Störungen
Das Prinzip des klassischen s88-Systems ist tausendfach bewährt: Die Module reihen die Belegtzustände der Gleise nacheinander auf und melden sie an die Zentrale.
Eine bekannte Schwachstelle bei größeren Anlagen ist jedoch die Verkabelung. Klassische s88-Module verwenden in der Regel ungeschirmte Flachbandkabel. Unter der Anlage, wo parallel stromführende Leitungen, Digitalsignale und Weichenantriebe verlaufen, wirken diese Kabel oft wie Antennen: Sie fangen elektrische Störsignale auf. In der Steuerung zeigt sich das durch flackernde Meldungen oder sogenannte „Geisterzüge“ – also falsche Belegtmeldungen.
Typisches Symptom: Ein Gleisabschnitt meldet kurz „besetzt“, obwohl dort kein Zug steht – oft genau dann, wenn eine Weiche schaltet oder ein Zug anfährt.
Die Lösung: der Standard s88-N
Um genau diese Störungen zu beheben, wurde der Standard s88-N ins Leben gerufen. Das elektronische Prinzip und die Kommunikation der Module bleiben dabei gleich – das sichert die Kompatibilität zu bestehenden Digitalsystemen.
Der entscheidende Unterschied liegt in der Kabelverbindung: Bei s88-N laufen die Rückmeldedaten über handelsübliche, genormte Netzwerkkabel (CAT-5) mit RJ-45-Steckern.
s88 und s88-N im Vergleich
s88 (klassisch)
- meist ungeschirmte Flachbandkabel
- Pfostenstecker ohne Verriegelung
- störanfällig bei langen Leitungen
- Taktzeiten nicht einheitlich festgelegt
s88-N
- Netzwerkkabel mit verdrillten Adernpaaren
- RJ-45-Stecker, die hörbar einrasten
- deutlich unempfindlicher gegen Störungen
- feste Taktzeiten im Standard
Ihre Vorteile mit s88-N im Überblick
Die Nutzung von Netzwerkkabeln löst die häufigsten Probleme im Modellbahn-Alltag und sorgt für einen reibungslosen Fahrbetrieb:
- Bessere Abschirmung gegen Störungen: In einem Netzwerkkabel sind die Adern paarweise verdrillt (Twisted Pair); geschirmte Kabel haben zusätzlich Folie und Drahtgeflecht. Störsignale von außen – etwa durch das Digitalsignal am Gleis oder Schaltvorgänge – werden so wirkungsvoll unterdrückt.
- Sichere Steckverbindung: RJ-45-Stecker rasten mit einem hörbaren Klick in der Buchse ein. Herausrutschende Kabel oder Wackelkontakte durch Erschütterungen unter der Anlage gehören damit der Vergangenheit an.
- Einfach zu bekommen: Passende Kabel gibt es in vielen Längen – fertig konfektioniert, ohne Crimpen oder Löten.
Praxistipp: Verwenden Sie geschirmte 1:1-Patchkabel und führen Sie die Rückmeldeleitungen nach Möglichkeit nicht direkt parallel zu Gleis- oder Weichenleitungen.
Wichtig für moderne Technik: das genormte s88-N-Timing
Ein weiterer, oft übersehener Vorteil des Standards ist das sogenannte Timing. Während alte s88-Module noch mit einfachen Hardware-Bausteinen arbeiteten, nutzen viele moderne Digitalzentralen und Rückmelder heute schnelle Mikrocontroller. Wenn sehr schnelle Bauteile mit älteren Modulen kommunizieren, kann es zu „Verständigungsproblemen“ kommen, weil Signale zu schnell gesendet werden.
Der s88-N-Standard gibt daher klare, feste Taktzeiten vor. So haben auch moderne, softwarebasierte Bausteine genug Zeit, die Signale sauber zu verarbeiten – Datenverluste auf dem Rückmeldebus werden effektiv verhindert. Die Einhaltung dieses Timings ist übrigens auch Voraussetzung für die Nutzung des offiziellen s88-N-Logos.
s88-N bei JT Digital

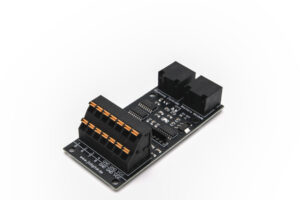

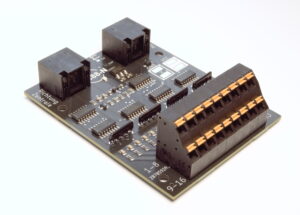

Bei unseren s88-N-Rückmeldemodulen setzen wir konsequent auf RJ-45-Netzwerkbuchsen und die Timing-Vorgaben des Standards. So kommen alle Rückmeldesignale zuverlässig und störungsfrei in Ihrer Zentrale an. Hat Ihre Zentrale noch einen klassischen s88-Anschluss, verbindet unser Adapter beide Welten.

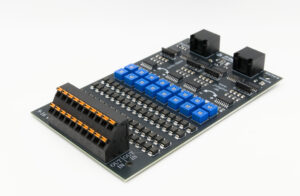

16-fach Gleisbelegtmelder s88-N
Stromfühler und s88-N Rückmelder in einem Modul: 16 Abschnitte direkt an die Zentrale.
Häufige Fragen
Kann ich s88-N-Rückmelder an einer Zentrale mit klassischem s88-Anschluss betreiben?

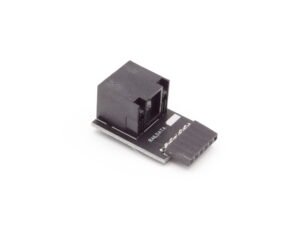

Ja. Weil das Prinzip gleich ist, genügt ein Adapter vom s88-Flachstecker auf RJ-45 – zum Beispiel unser s88/s88-N Adapter.
Welches Kabel brauche ich für s88-N?
Ein handelsübliches Netzwerkkabel (Patchkabel) mit RJ-45-Steckern, 1:1 belegt – kein Crossover-Kabel. Geschirmte Kabel sind unter der Anlage die bessere Wahl.
Lohnt sich der Umstieg, wenn meine s88-Anlage störungsfrei läuft?
Wenn alles zuverlässig meldet, besteht kein Zwang. Spätestens bei einer Erweiterung, längeren Leitungen oder sporadischen Fehlmeldungen ist s88-N aber die robustere Lösung.
Mehr zum Standard und Quelle des s88-N-Logos: s88-n.eu
