So funktioniert der Stromverteiler

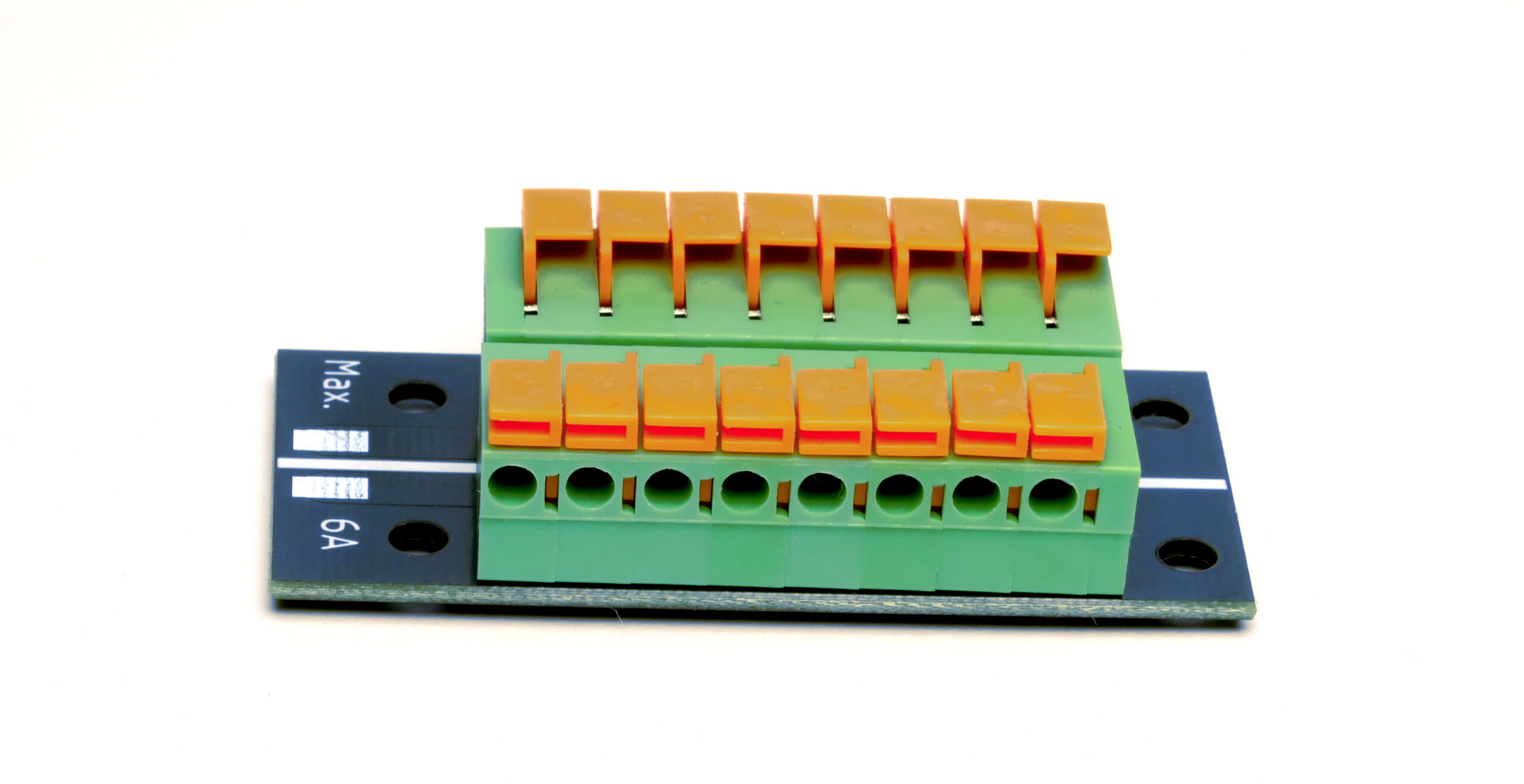

Ab Werk hat der Stromverteiler zwei Gruppen mit je acht Anschlüssen, die nicht miteinander verbunden sind. So schließen Sie zwei unterschiedliche Potentiale an, zum Beispiel linke und rechte Schiene oder Plus und Minus. Verbinden Sie die beiden Lötpads am unteren Ende mit einer Lötbrücke (Draht mit mindestens 0,75 mm² Querschnitt), stehen 16 Anschlüsse mit demselben Potential zur Verfügung.
Typische Einsätze sind die Verteilung der Gleisspannung, die Versorgung der Beleuchtung oder ein GND-Verteiler für unsere Weichenendlagenmelder. Dank Federklemmen ist die Verdrahtung schnell erledigt – mit massiven wie mit flexiblen Leitungen: Draht 11 mm abisolieren, den orangen Hebel anheben, Draht einschieben und loslassen.
Was Sie zusätzlich brauchen
- für die Montage: unser Befestigungsset (in den Produktoptionen wählbar)
Häufige Fragen
Wie viel Strom verträgt der Verteiler?
Ungebrückt bis 6 A je Seite, gebrückt insgesamt 6 A – bei Spannungen bis 35 V.
Kann ich Gleich-, Wechsel- und Digitalstrom verteilen?
Ja, der Stromverteiler ist für Gleich-, Wechsel- und Digitalspannung bis 35 V geeignet.
