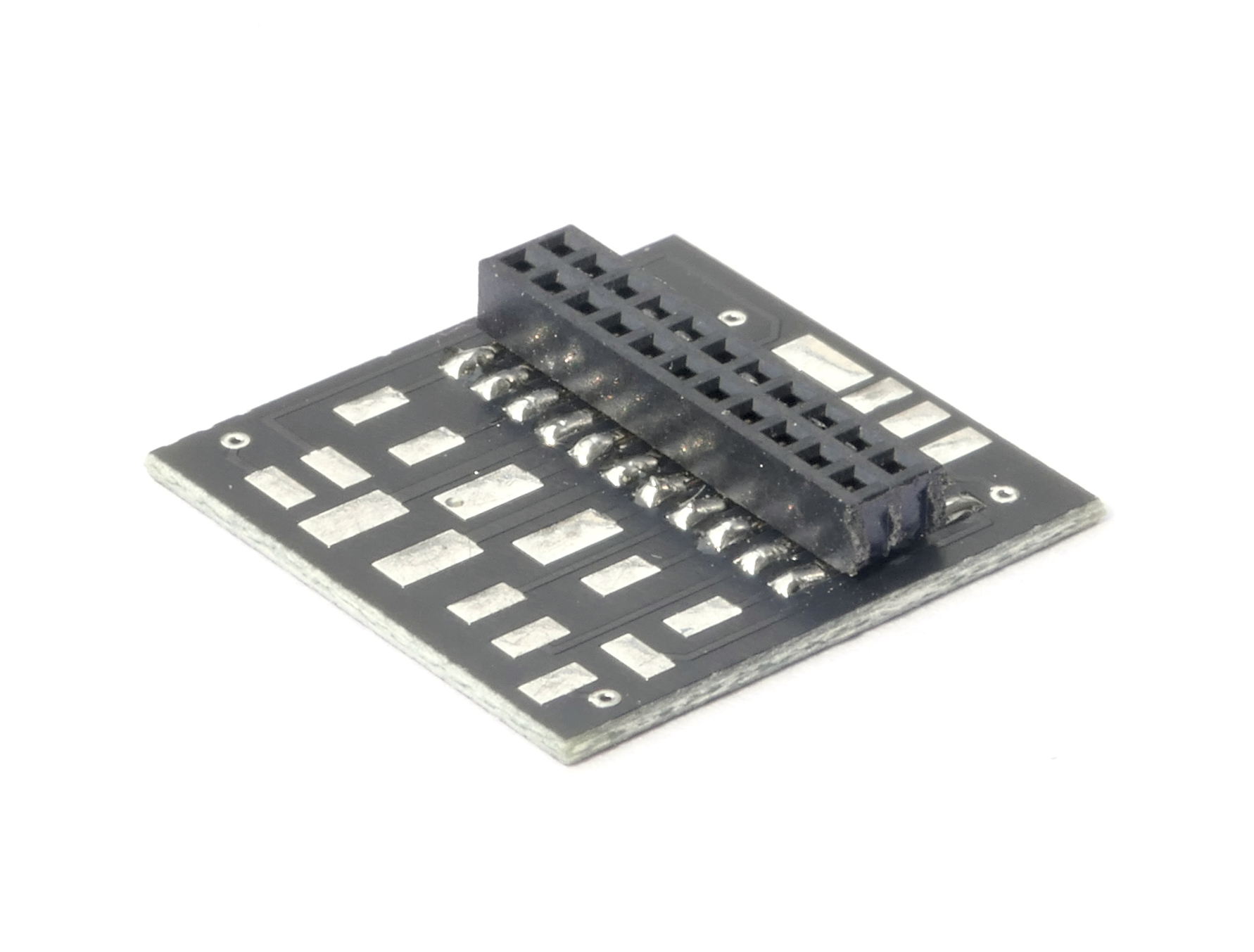

So funktioniert die Adapterplatine PluX22
Die Adapterplatine wird in der Lok verdrahtet, der Decoder einfach aufgesteckt. So lassen sich fast alle Funktionen des Decoders über die Schnittstelle nutzen, ohne am Decoder selbst zu löten – ein späterer Austausch oder Umbau wird deutlich einfacher. Die Platine eignet sich für Decoder vieler Hersteller, zum Beispiel ESU, Uhlenbrock, Lenz oder D&H.
Für eine möglichst kleine Bauform verzichten unsere Adapterplatinen auf Vorwiderstände für LEDs und auf eine Verstärkerschaltung. Passende Vorwiderstände finden Sie in unserem Shop; für stärkere Verbraucher bieten die meisten Hersteller Decoder mit verstärkten Schaltausgängen (AUX) an.
Was Sie zusätzlich brauchen
- einen Decoder mit PluX22-Schnittstelle (nicht im Lieferumfang)
- für LEDs: passende SMD-Widerstände 0603 als Vorwiderstände
- für die Beleuchtung: LEDs

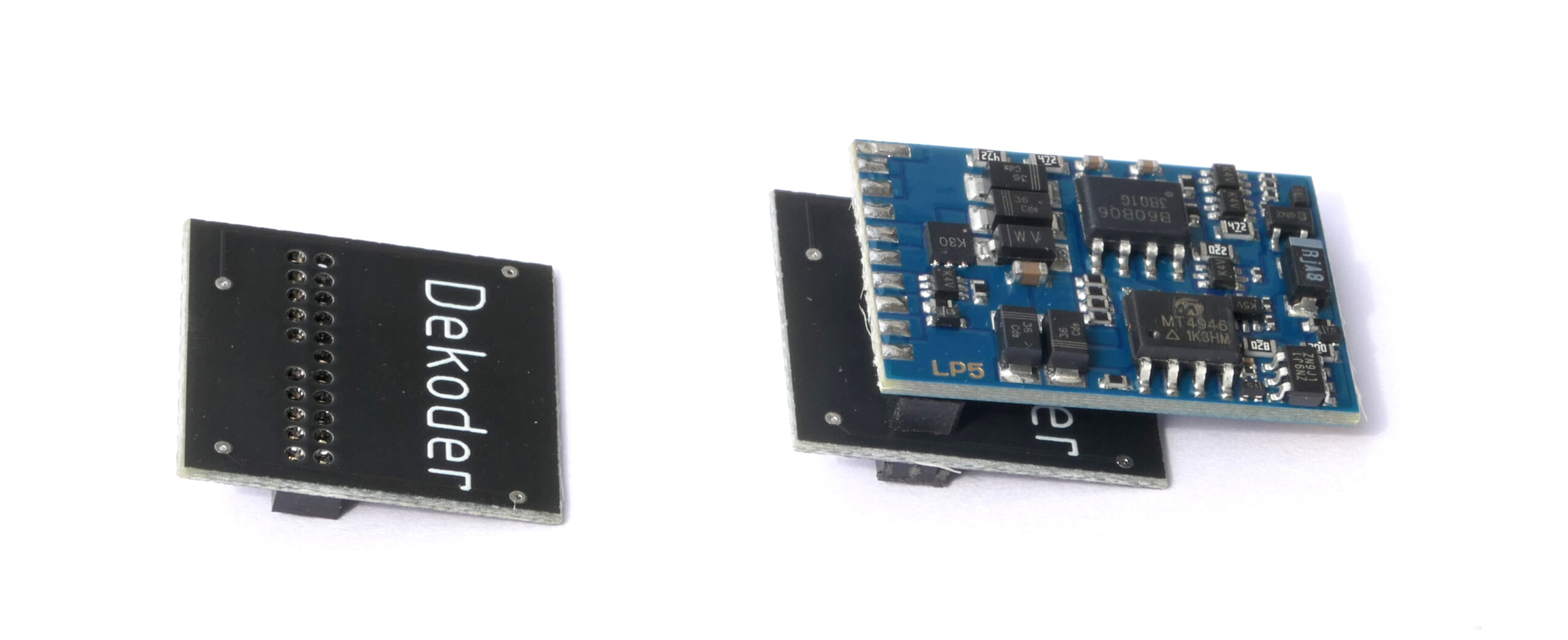

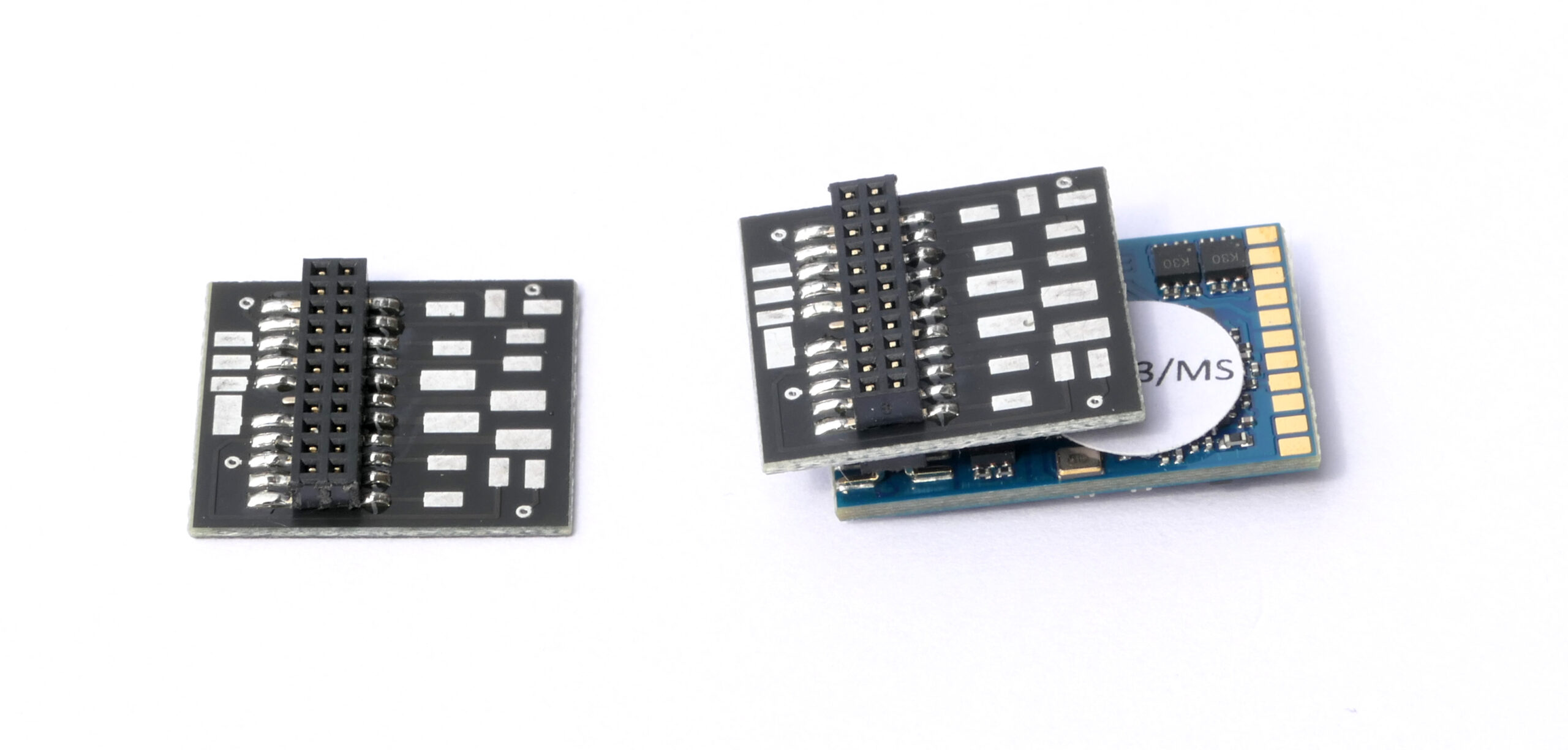

Hinweis: Der auf einigen Bildern gezeigte Decoder dient nur der Veranschaulichung und gehört nicht zum Lieferumfang.
Häufige Fragen
Brauche ich Vorwiderstände für LEDs?
Ja. Die Adapterplatine hat aus Platzgründen keine eigenen Vorwiderstände. Passende SMD-Widerstände in Bauform 0603 gibt es in unserem Shop.
Welche Decoder passen?
Alle Decoder mit PluX22-Schnittstelle, zum Beispiel von ESU, Uhlenbrock, Lenz oder D&H.
Wo finde ich die Padbelegung?
Die genaue Belegung der Lötpads und Hinweise zum Einbau stehen in der Einbauanleitung im Tab Downloads.
