Die Beleuchtungsplatine Universal verfügt über Warmweiße LEDs mit großem Abstrahlwinkel, die das Wageninnere gleichmäßig ausleuchten. Die Helligkeit der LEDs lässt sich stufenlos einstellen. Unsere spezielle Schaltung mit einem Superkondensator sorgt auch bei schmutzigen Gleisen und auf stromlosen Abschnitten für gleichbleibend helles, flackerfreies Licht.

Der Einbau ist kinderleicht: Es muss lediglich die Stromversorgung von den Radschleifern an die Platine angelötet werden und schon kann die Platine in das Wagendach geklebt werden. Auf Wunsch liefern wir auch passende Radschleifer für die Stromabnahme.

An beiden Enden der Platine befindet sich je ein ebenfalls gepufferter und separat dimmbarer Anschluss für eine Zugschlussbeleuchtung. Hierfür liefern wir auch passende rote LEDs.

Wenn Sie mehrere Wagen beleuchten möchten, empfehlen wir den Kauf der Radschleifer bzw. der roten LEDs in unseren 10er, 20er oder 50er-Sets.

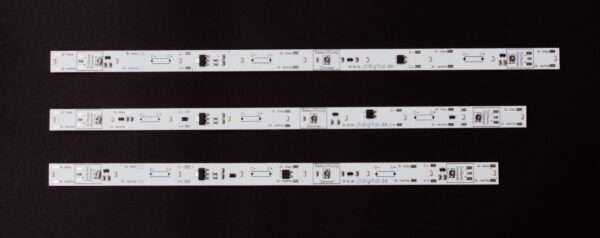

Unsere Beleuchtungsplatinen passen für alle Reisezugwagen in den Längenmaßstäben 1:87 (Wagenlänge 30,3 cm), 1:93,5 (Wagenlänge 28,4 cm) und 1:100 (Wagenlänge 26,4cm). Bitte bei der Bestellung die passende Variante auswählen.

Die Platine passt u.a. für:

n-Wagen (Silberlinge)
yl-Wagen (Mitteleinstiegswagen)
Am/Bm-Wagen (D-Zug/InterCity/Interregio)
Eurofima-Wagen (Intercity/Eurocity)

Der Kondensator kann an verschiedenen Positionen (A,B,C, siehe Skizze der Platine) auf der Beleuchtungsplatine montiert werden, um Kollisionen mit Holmen oder Wänden im Wagen zu vermeiden. Dazu verwenden wir einen H-Type Kondensator, der flach auf der Platine liegt. Falls Sie den Kondensator gerne separat verstauen möchten (z.B. in der Toilettenkabine), legen wir alternativ gerne einen V-Type Kondensator bei, der sich hierzu besonders gut eignet. Zu diesem Zweck sind sowohl auf der Ober- als auch auf der Unterseite der Platine Lötpads vorhanden. Weitere Informationen finden Sie auf den Produktfotos. Bitte wählen Sie die gewünschte Kondensatorbauart bei Ihrer Bestellung aus. Um Ihnen eine große Flexibilität zu ermöglichen, legen wir die Kondensatoren immer nur bei, sodass Sie genau an Ihr Projekt angepasst werden können. Die Kondensatoren müssen selber eingelötet werden. Dazu ist auf die Polung zu achten, welche Sie der Anleitung entnehmen können.

Im Lieferumfang sind keine Kabel oder Drähte enthalten, da jedes Projekt eigene Farben oder Längen benötigt.
